精裝盒設計稿怎麼給？裱紙展開圖、內襯配置圖的正確畫法
精裝盒的設計稿和彩盒完全不同。彩盒是一張展開圖搞定，但精裝盒有灰板結構、裱紙印刷、內襯配置三個層面，每個層面需要不同的設計稿。很多設計師第一次做精裝盒，交了一張像彩盒的展開圖就被退回來。這篇幫你搞懂精裝盒設計稿的完整架構和正確的交稿方式。

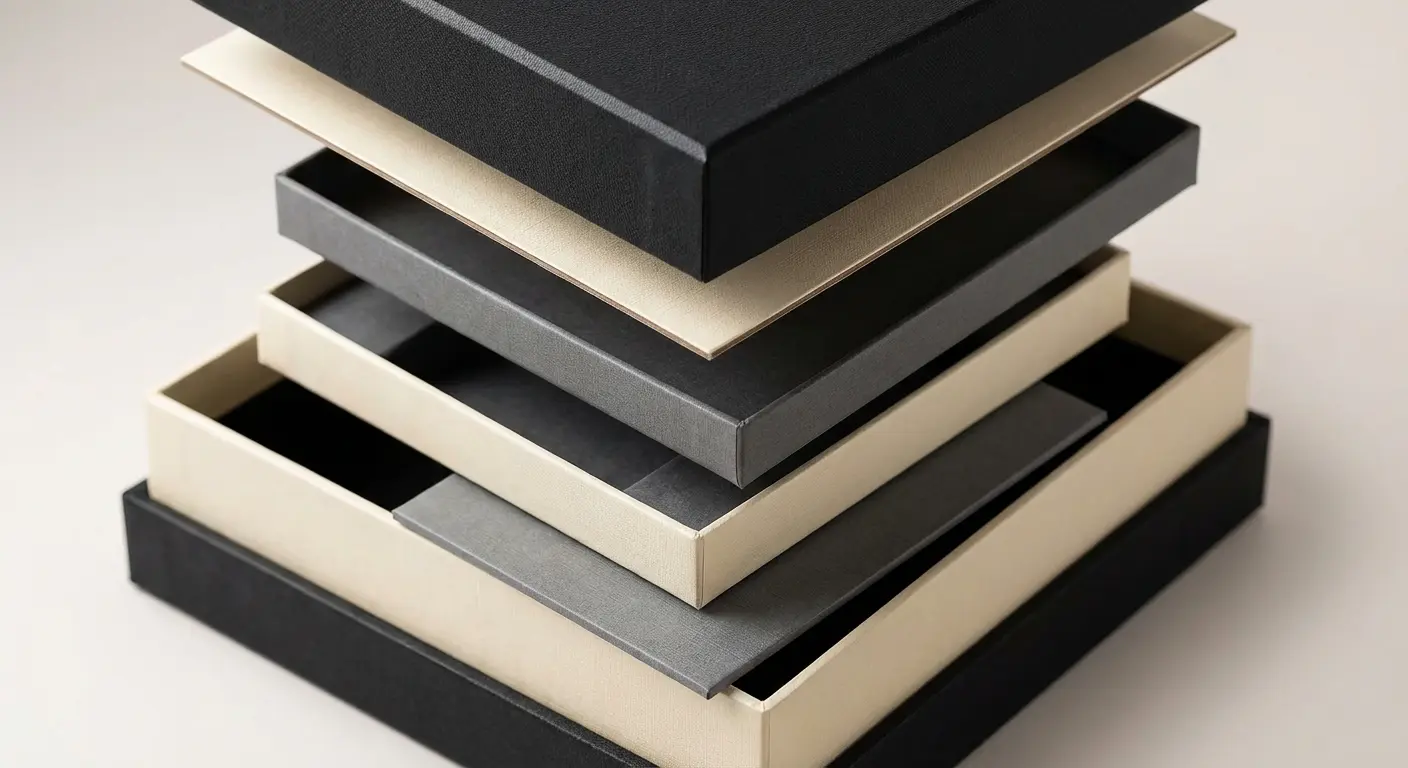

精裝盒的結構和彩盒有什麼不同？
先理解精裝盒的基本結構。精裝盒不是「一張紙折出來的」，而是由三個部分組成：灰板（Grey Board，厚紙板構成的骨架）、裱紙（Wrapping Paper，包覆在灰板外面的印刷面）和內襯（Insert / Inner Tray，盒子裡面放產品的結構）。
灰板決定盒子的形狀和硬度，通常厚 1.5mm–3mm，本身不印刷。裱紙是消費者看到的「外觀」，通常是 128g–200g 的銅版紙或美術紙，印刷好之後用膠水包覆到灰板上。內襯根據產品形狀設計，可能是 EVA 泡棉、紙卡、吸塑或植絨。
這意味著一個精裝盒至少需要兩份設計稿：灰板結構圖（定義盒型尺寸）和裱紙展開圖（定義印刷內容）。如果有內襯，還需要第三份：內襯配置圖。彩盒只需要一張展開圖，精裝盒要三張——這就是為什麼精裝盒的設計稿比彩盒複雜。

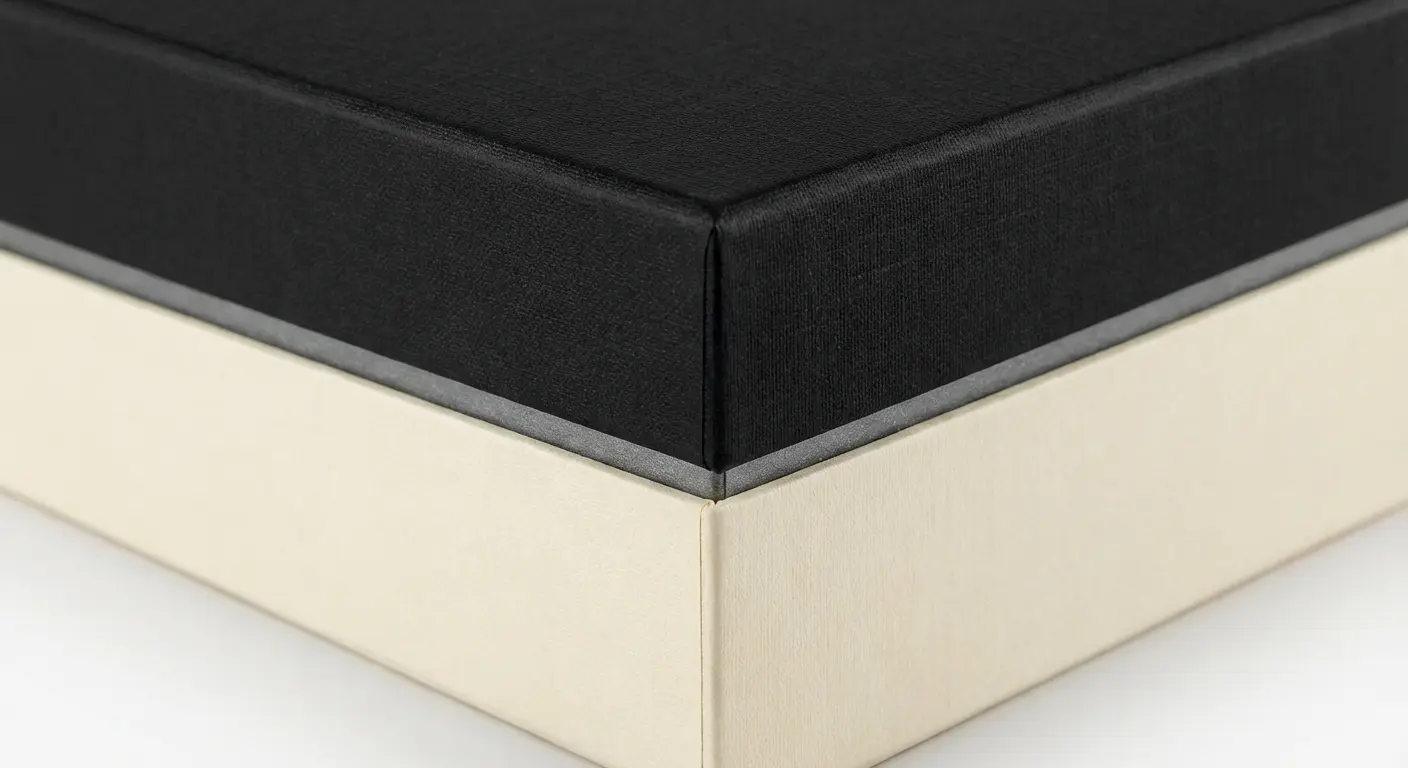

灰板展開圖 vs 裱紙展開圖：別搞混了
灰板展開圖定義的是「盒子的骨架」——灰板怎麼裁切、怎麼組裝。灰板展開圖上的尺寸是灰板本身的尺寸，不含裱紙的包覆餘量。這份圖通常由工廠提供或由結構工程師畫，設計師不需要自己畫，但需要看得懂。
裱紙展開圖定義的是「印刷內容」——你的設計畫在哪裡、出血怎麼留、摺邊怎麼預留。裱紙展開圖的尺寸比灰板展開圖大，因為裱紙需要包覆灰板的邊緣（通常每邊多出 15–25mm 的包覆餘量）。這份圖才是設計師要畫的重點。
一個常見的錯誤是：設計師拿到灰板展開圖之後，直接在灰板尺寸上畫設計。但灰板尺寸不等於印刷尺寸——裱紙的包覆餘量會讓印刷面積比灰板大一圈。如果你只在灰板尺寸內畫設計，包覆後邊緣就會露出沒有印刷的裱紙白邊。
正確的做法：跟工廠索取裱紙展開圖模板（不是灰板展開圖），在裱紙展開圖上進行設計。裱紙展開圖上會標示灰板的位置、包覆餘量的範圍和出血線。你的設計需要延伸到包覆餘量的範圍內，確保裱糊後邊緣沒有白邊。
- 灰板展開圖：盒子骨架尺寸，由工廠提供
- 裱紙展開圖：印刷面尺寸（比灰板大一圈），設計師在這上面設計
- 包覆餘量：每邊多出 15–25mm，設計需延伸到這個範圍
- 常見錯誤：在灰板尺寸上畫設計，導致裱糊後有白邊

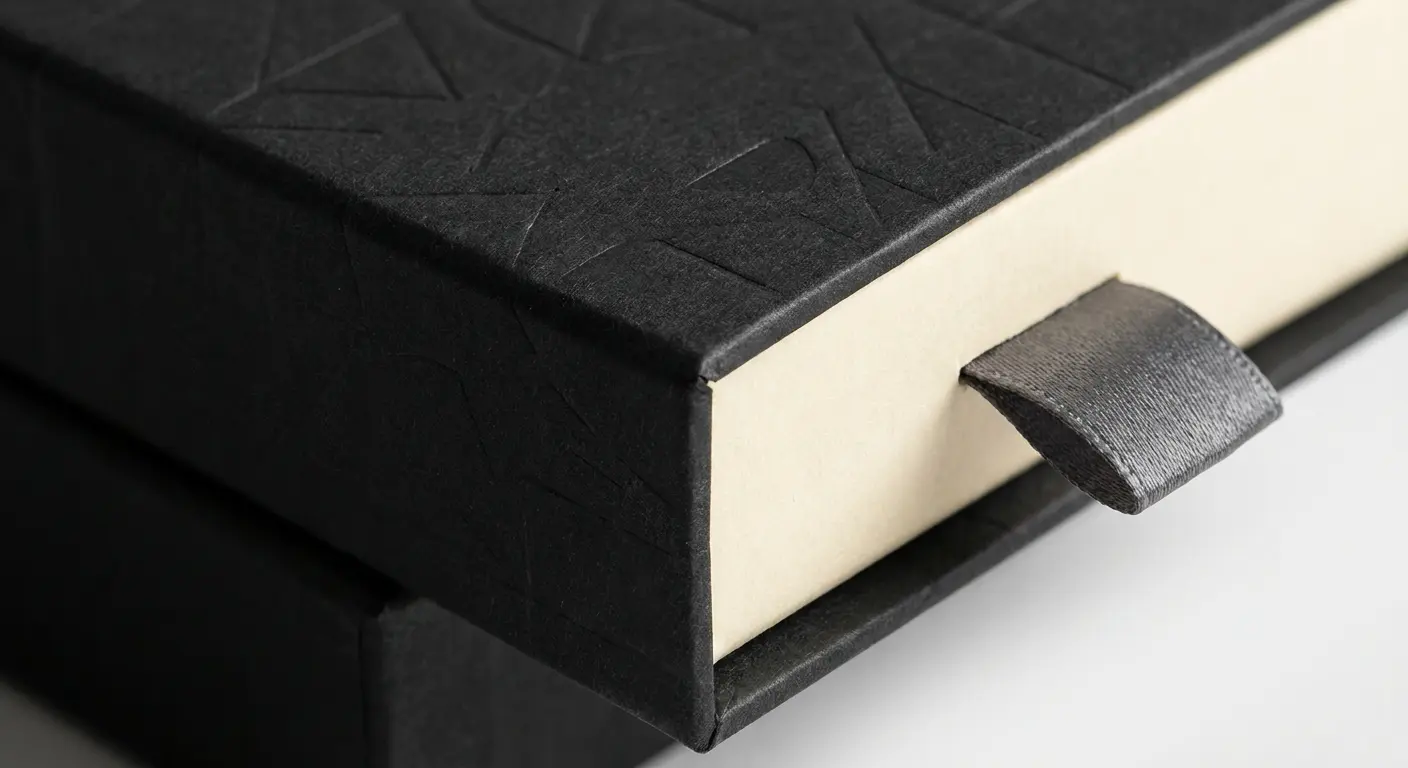

裱紙展開圖的設計要點
裱紙展開圖看起來像一個大大的十字形或 T 字形（取決於盒型），中間是盒蓋或盒底的正面，四周延伸出側面和包覆的摺邊。設計時要注意幾個重點：
第一，摺邊區域的設計處理。包覆餘量（摺邊）會被折到灰板內側黏合，消費者看不到。但如果你的設計有底色延伸到邊緣，摺邊也要印上底色，否則折邊處可能會露出白紙。摺邊的墨量可以比正面低一些，因為被膠水黏住之後色彩表現不重要。
第二，盒角的圓弧處理。裱紙在包覆灰板的四個角時，需要裁出切口並折疊包覆。角落的設計容易在包覆時產生皺摺或偏移，重要的圖案（如 LOGO）不要放在角落 10mm 範圍內。
第三，盒蓋和盒底的接合處。天地蓋的蓋子套上去之後，蓋子內側會和盒底外側相鄰。如果你的蓋子內側有設計（例如開蓋後可見的品牌訊息），要注意蓋子套上後的可見範圍——蓋深越深，可見範圍越大。
第四，內側印刷的考量。如果精裝盒內側也要有印刷（例如蓋內的品牌故事或圖案），需要另外準備內面裱紙的設計稿。內外面是分開印刷再裱合的，尺寸和出血都要獨立設定。
內襯配置圖的畫法
內襯（Insert）是放在盒子裡面用來固定和保護產品的結構。常見的內襯材質有 EVA 泡棉、植絨 EVA、灰板紙卡、吸塑（PVC/PET/PS）和絲綢布墊。不同材質需要不同的配置圖格式。
內襯配置圖的基本要素：盒子內部的實際可用空間（長 × 寬 × 深）、產品的尺寸和位置（俯視圖）、挖孔/凹槽的尺寸和深度（剖面圖）、以及公差要求。
EVA 內襯的圖面標註方式：俯視圖標示每個產品凹槽的位置和尺寸，用虛線標示隱藏的底部輪廓。剖面圖（至少一個方向的截面）標示凹槽的深度。EVA 的加工精度大約在 ±1mm，如果產品尺寸和凹槽太貼合，裝不進去；太寬鬆，產品會晃動。建議每邊留 1–2mm 的餘量。
紙卡內襯（適合較輕的產品如保養品瓶罐）需要標示開孔位置、折線和插舌。紙卡的好處是可以印刷，所以紙卡的設計稿同時包含結構線和印刷圖案。
吸塑內襯需要提供產品的實物或 3D 模型，由吸塑廠根據產品形狀開模。設計師需要標示的是吸塑托盤的外框尺寸、邊緣高度和產品的擺放位置。
- EVA 內襯：俯視圖 + 剖面圖，標示凹槽尺寸和深度，每邊留 1–2mm 餘量
- 紙卡內襯：結構線 + 印刷圖案一起給
- 吸塑內襯：提供產品實物或 3D 模型，標示外框尺寸
- 加工精度約 ±1mm，設計時要考慮公差
多面印刷的拼版邏輯
精裝盒的裱紙不一定是一整張。有些複雜的盒型（例如翻書盒、抽屜盒、多層盒）需要多張裱紙分別印刷後各自裱在灰板的不同部位。這時候就涉及到「拼版」的邏輯——哪些面的裱紙可以拼在同一張大紙上一起印，哪些必須分開印。
拼版的考量因素：印刷色數是否相同（專色不同的不能拼在一起）、紙材是否相同（裡外面如果用不同紙材就不能拼）、印刷方向是否一致（紋路方向不同的不能拼）。
設計師不需要自己做拼版（這是印刷廠的工作），但需要理解拼版的概念，因為它會影響你的設計決策。例如：如果盒蓋外面和盒蓋內面需要不同的設計，而且都要印刷，那就需要兩次印刷，成本會增加。如果盒蓋內面只需要單色印刷，可以和其他單色面拼在一起印，降低成本。
交稿時的建議格式：每一面的裱紙單獨一個檔案（或一個 AI 檔中的不同頁面/畫板），每個檔案標明對應的位置（例如「盒蓋外面」「盒蓋內面」「盒底外面」）。不要把所有面的設計塞在同一個畫面上，印刷廠很難分辨哪個是哪個。
交稿 Checklist：精裝盒設計稿完整清單
精裝盒的交稿比彩盒複雜，容易遺漏。以下是我們建議的完整交稿清單：
一、裱紙設計稿（AI 或 PDF/X-1a）：每一面獨立檔案，包含出血 3mm、色彩模式 CMYK、文字已轉外框、圖片已嵌入、刀模線/折線在獨立圖層上使用特別色標示。二、加工說明稿：標示燙金位置（獨立圖層，特別色）、局部 UV 位置（獨立圖層，特別色）、壓紋位置和深度。三、內襯配置圖：俯視圖 + 剖面圖，標示尺寸和公差。四、產品實物或尺寸圖：讓工廠確認產品和盒子/內襯的配合。五、色彩指定：Pantone 色號（如有專色）、CMYK 數值、加工色號（燙金箔色、植絨色）。六、材質指定：裱紙紙材和克數、灰板厚度、內襯材質。七、JPG 預覽圖：讓工廠快速了解設計意圖，不用開 AI 檔。
把以上七項整理在一個資料夾裡，附上一份簡短的 README 說明（列出檔案名稱和對應的面），這樣交稿最完整，也最不容易被退件。
- 裱紙設計稿（每面獨立檔案，AI 或 PDF/X-1a）
- 加工說明稿（燙金、UV、壓紋各自獨立圖層）
- 內襯配置圖（俯視圖 + 剖面圖）
- 產品實物或尺寸圖
- 色彩指定（Pantone 色號 + CMYK 數值 + 加工色號）
- 材質指定（裱紙、灰板、內襯材質和規格）
- JPG 預覽圖 + 檔案說明
常見問題
常見問題
精裝盒的設計稿可以只給一張展開圖嗎？
如果是最簡單的天地蓋（蓋子和底座各一張裱紙），可以給兩張裱紙展開圖就好。但如果有多面印刷、內襯、加工，就需要更多份稿件。建議的做法是先跟工廠確認盒型結構，讓他們告訴你需要幾份設計稿和各自的尺寸。
裱紙展開圖的出血要留多少？
裱紙的出血和彩盒一樣是 3mm。但要注意，裱紙展開圖的「包覆餘量」不是出血——包覆餘量是折到灰板內側的部分（15–25mm），出血是在裱紙最外邊緣再多留的 3mm。包覆餘量 + 出血都要有設計延伸，確保沒有白邊。
灰板結構圖需要設計師自己畫嗎？
通常不需要。灰板結構是工廠根據你指定的盒型和尺寸來設計的，他們會考慮紙厚補償、組裝公差和機台參數。你只需要提供盒子的外部尺寸（長 × 寬 × 高）、盒型（天地蓋、翻書盒、抽屜盒等）和灰板厚度需求，工廠會提供灰板結構圖和裱紙展開圖模板。
蓋子內側可以印刷嗎？
可以。蓋子內側的印刷需要另外一張裱紙（內面裱紙），和外面的裱紙分開印刷後各自裱到灰板的外面和裡面。內面裱紙的設計稿要單獨給，尺寸通常比外面裱紙稍小（因為不需要包覆邊緣）。內面印刷會增加一道工序和成本，但開蓋後的視覺效果很好。
EVA 內襯可以指定顏色嗎？
可以。EVA 泡棉的顏色選擇很多，黑色、白色、灰色是最常見的。如果需要品牌指定色，可以用色卡或 Pantone 色號指定，但特殊色可能有最低起訂量。植絨 EVA 的顏色選擇更豐富，常見的有黑色、酒紅、深藍、裸粉等。
翻書盒（Book-style Box）的設計稿怎麼給？
翻書盒的裱紙是一整張（蓋面 + 書脊 + 底面連在一起），展開後是一個長條形。設計時要注意書脊的寬度（通常 10–20mm），書脊處的設計要避免重要圖案，因為書脊的彎折處效果不穩定。蓋面和底面的設計方向要一致（翻開後文字都是正的），內面如果要印刷也需要另一張稿。
設計稿的顏色模式一定要 CMYK 嗎？
是的，和所有印刷品一樣，裱紙的印刷稿必須是 CMYK。如果有專色需求（品牌指定色、金墨、銀墨），用 Pantone 色號在檔案中設定為特別色。RGB 檔案送印會被退件或強制轉換，轉換後的色差由你自己承擔。
精裝盒的設計稿用什麼軟體做最好？
Adobe Illustrator 是最推薦的。因為精裝盒的設計稿包含大量的結構線（向量）和印刷圖案，AI 可以用不同圖層分別管理。如果設計中有大量的點陣圖（照片、插畫），可以在 Photoshop 中處理好後置入 AI。InDesign 也可以用，最終存成 PDF/X-1a 送印。
